球閥型無耗氧自動卻水器
FA Series 電子無耗氣式自動洩水器 Zero Air Loss Auto Drains
FA SERIES

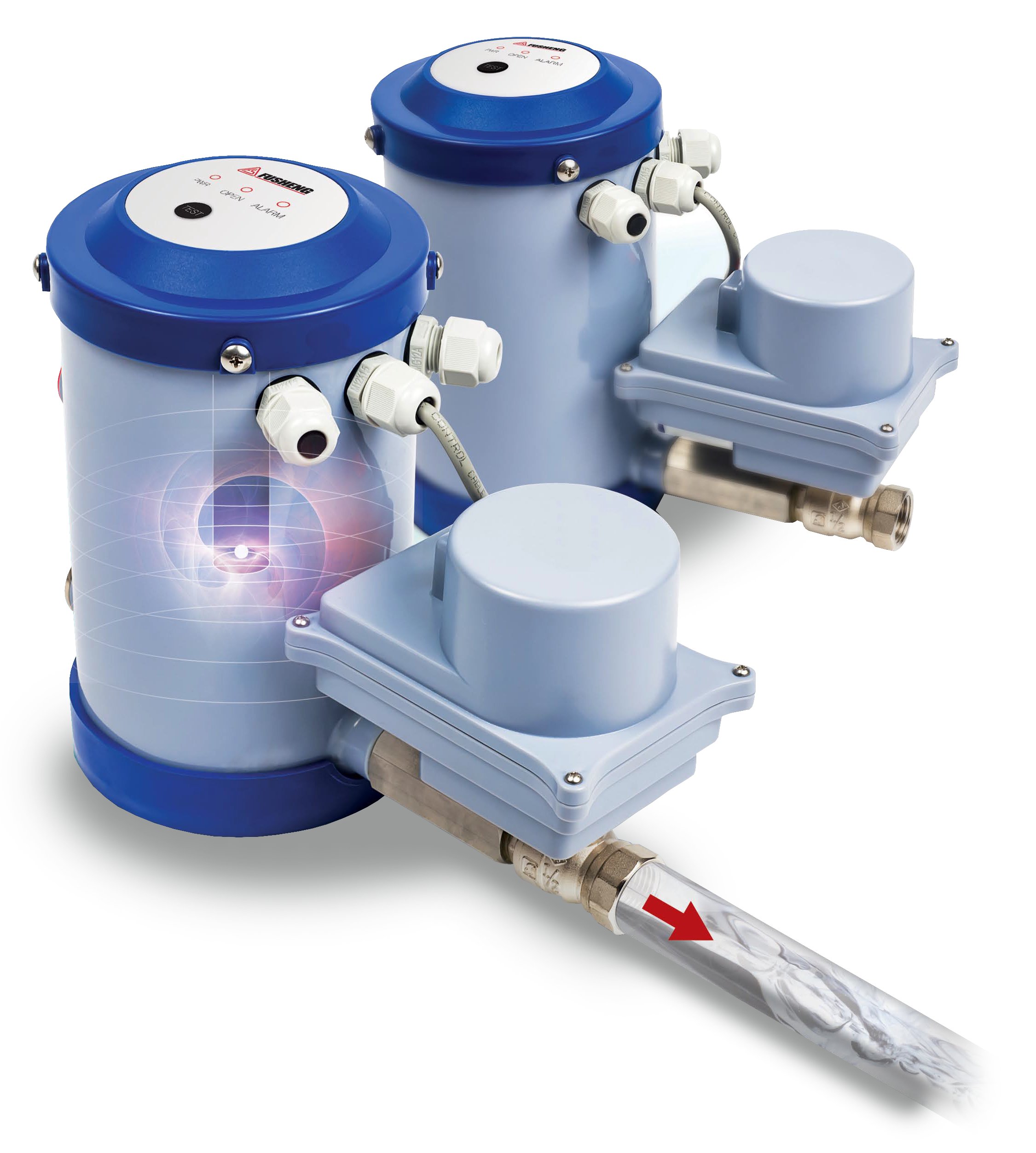

FA 系列-球閥型無耗氧自動卻水器
Zero Air Loss Auto Drain
球閥型無耗氧自動卻水器必要的設計元素
FA系列-球閥型無耗氧自動卻水器使用不銹鋼材質，提供全方位的保護功能，有效降低腐蝕物影響，有效延長使用壽命。
節能
只排水、不排氣。節省寶貴能源。
效率
單次排水量最大，動作頻率低，使用壽命最長。
可靠
儲水槽內無任何活動零件，組件最少，故障率最低，可靠度最高。
安全
堵塞、過載時，自動警示並可外接遠端監控，保障安全運轉。

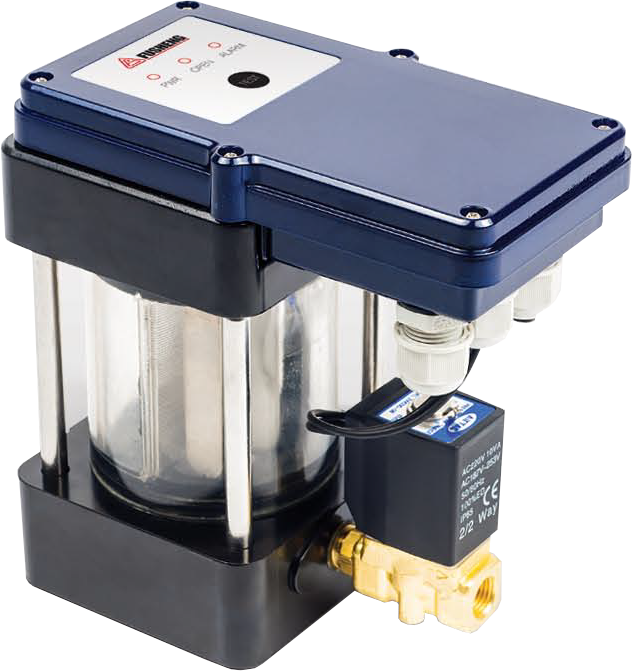

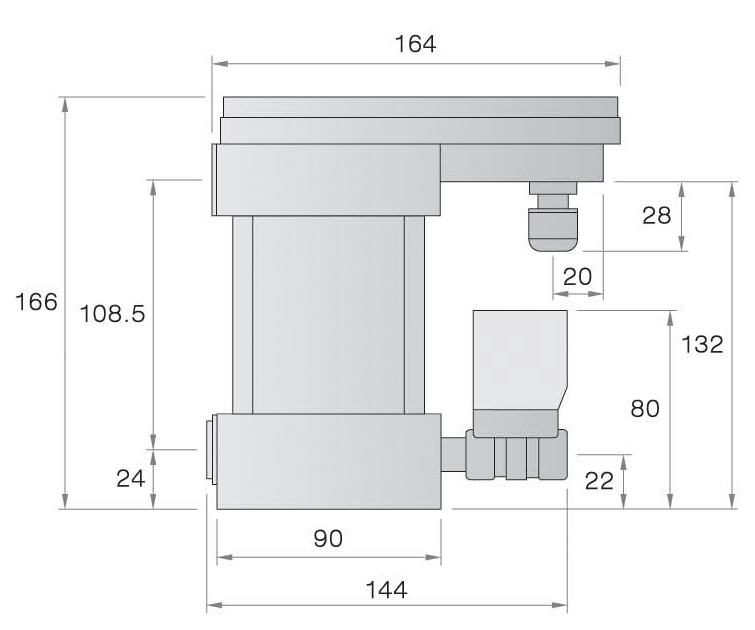

FA-100
unit：mm

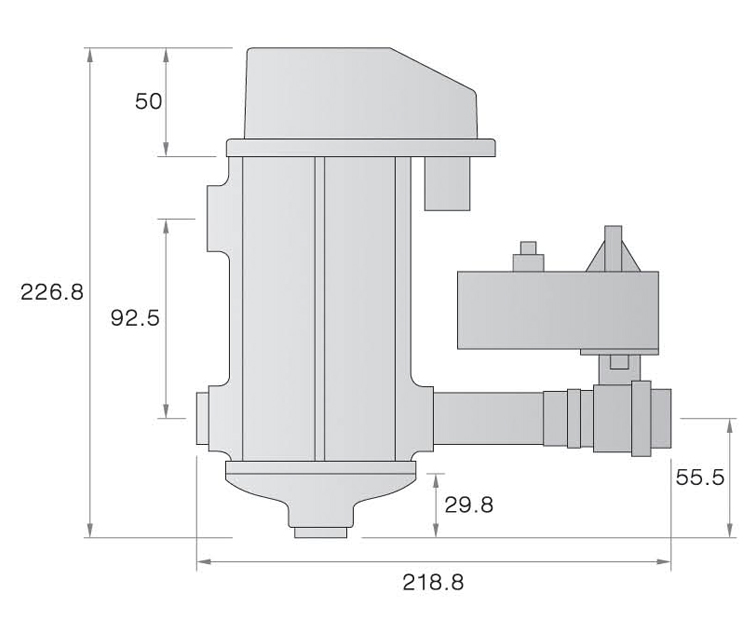

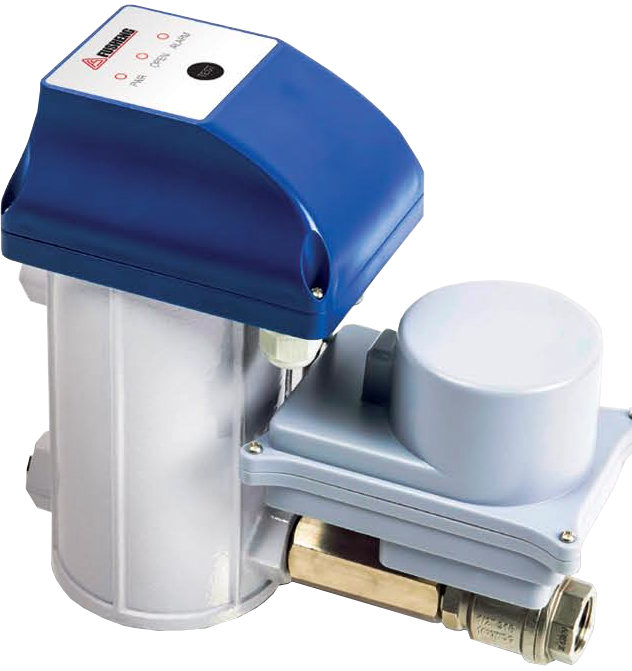

FA-200
unit：mm

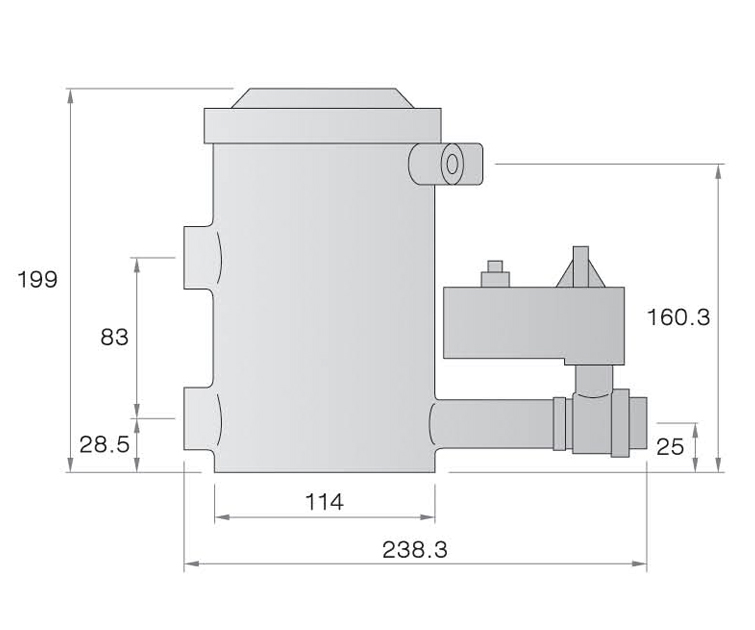

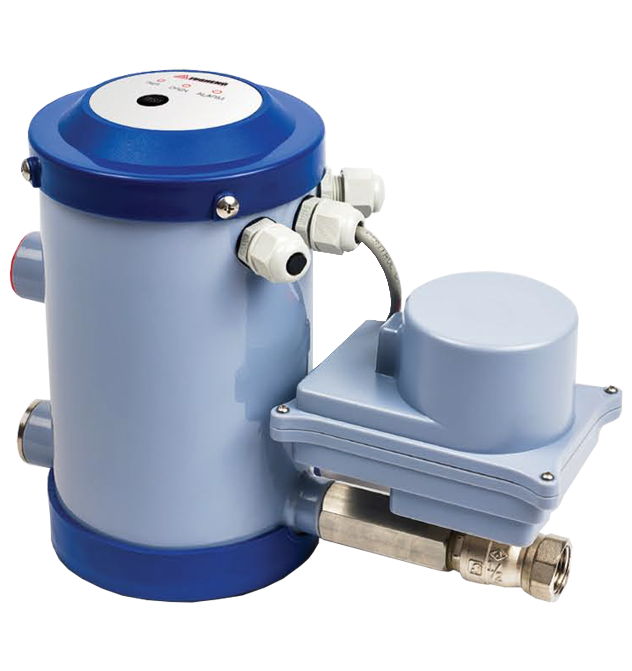

FA-700
unit：mm

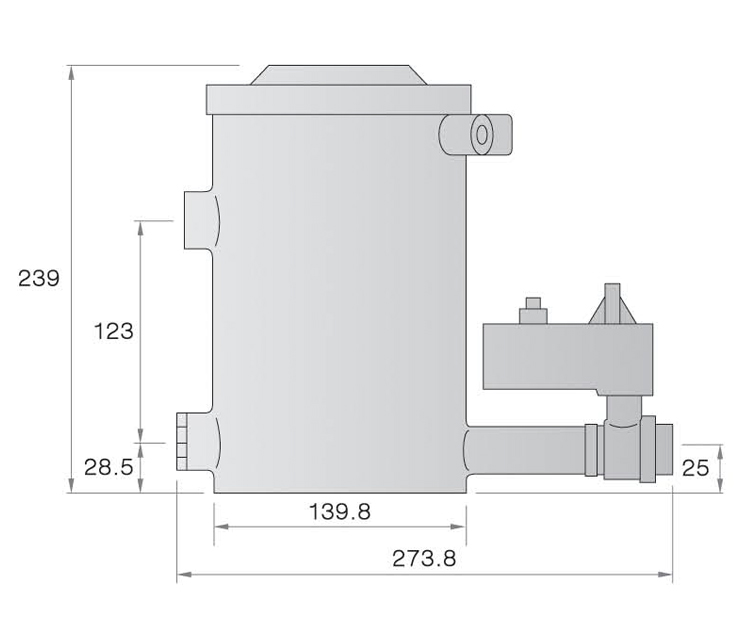

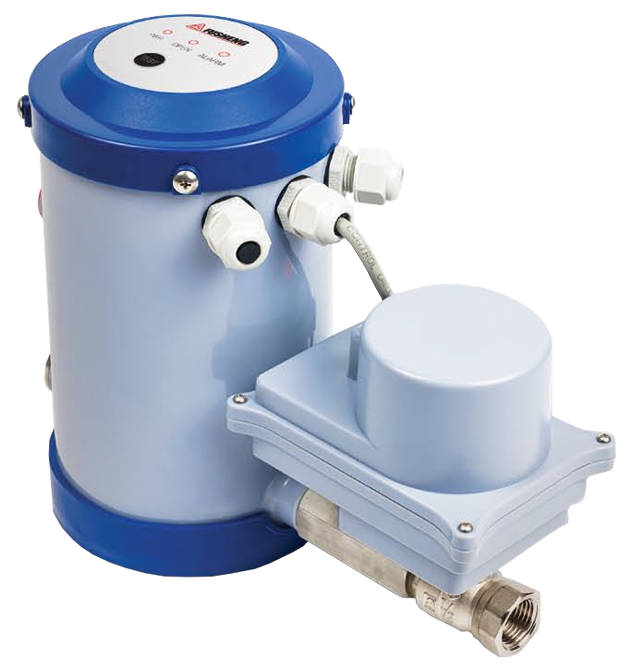

FA-2000
unit：mm

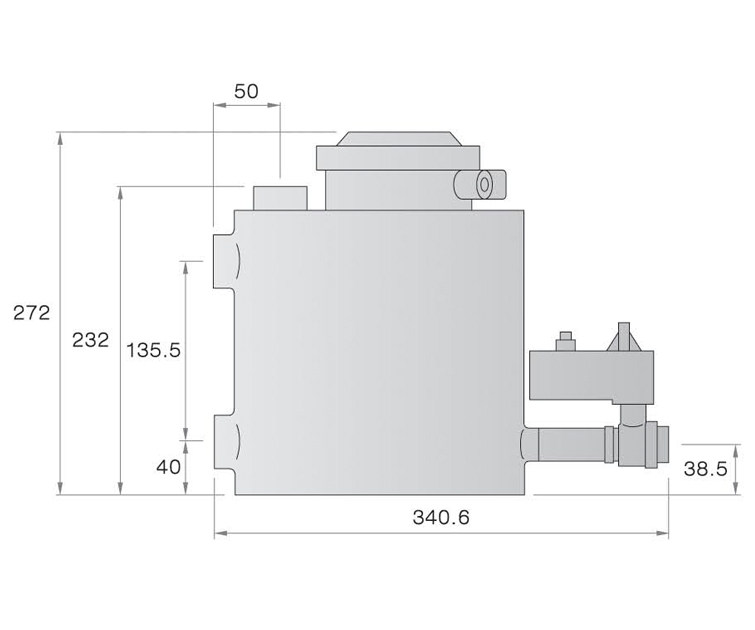

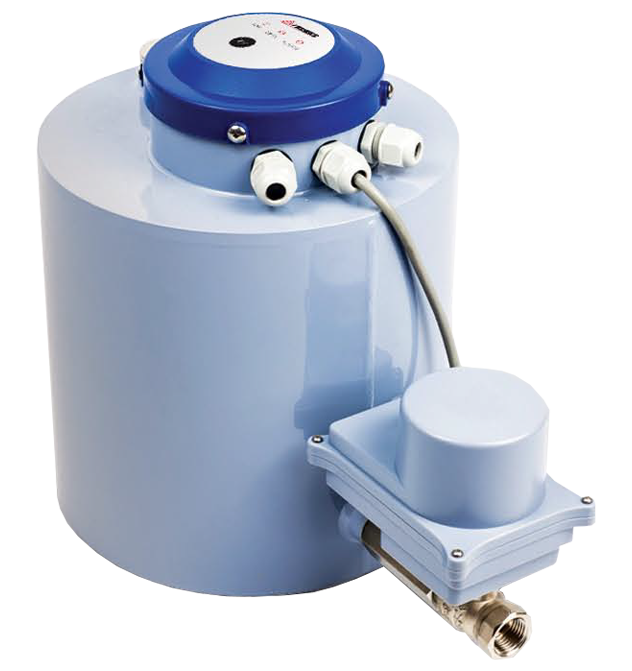

FA-4000
unit：mm
高性能、功能優越
- 防塵防水設計
- 不銹鋼儲水槽
- 手動功能測試鈕
- 手動強制排汙設計
- 無耗氧-節省能源
- 免保養-汙染物隨水排出
- 巡檢容易-可以目視檢查
- 安全可靠-可遠端警示監控
- 保養費最省-無膜片耗材費用
- 排水通道較大-汙染物隨水排出
- 排水路徑成一直線-汙染物不會累積
- 斷電時可手動操作-彈性、可靠、安全
- 無壓力時仍可排水-空壓機安全運轉
球閥型無耗氧自動卻水器 - 排水示意圖

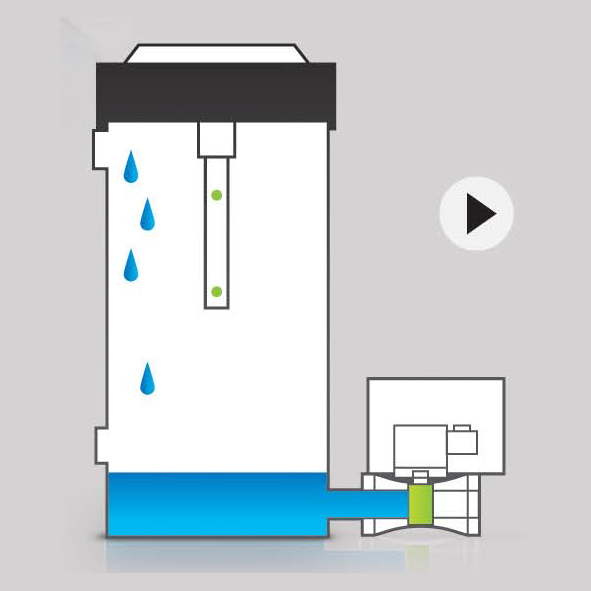

01.
- 冷凝水流入儲水槽
- 儲水槽水位慢慢升高

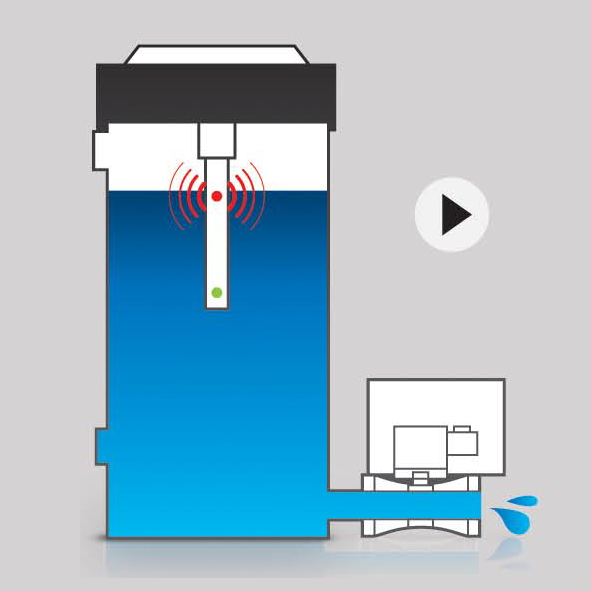

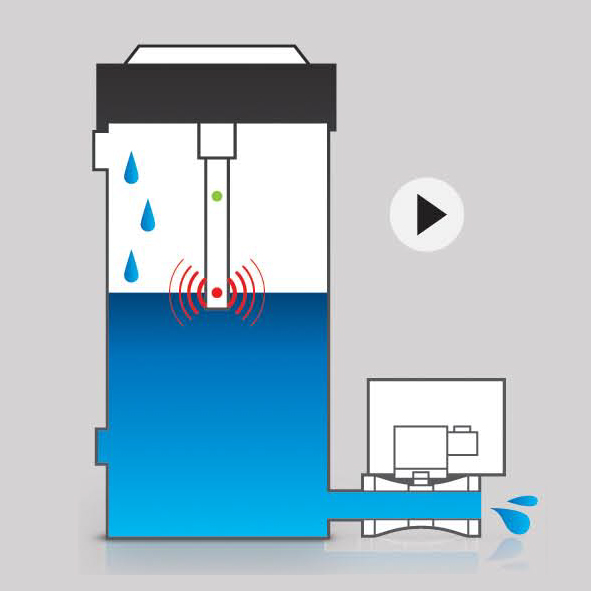

02.
- 冷凝水達高水位
- 液位感測器發出訊號
- 啟動排水球閥，開始排水
03.
- 冷凝水排放低水位
- 液位感測器發出訊號
- 通知排水閥關閉

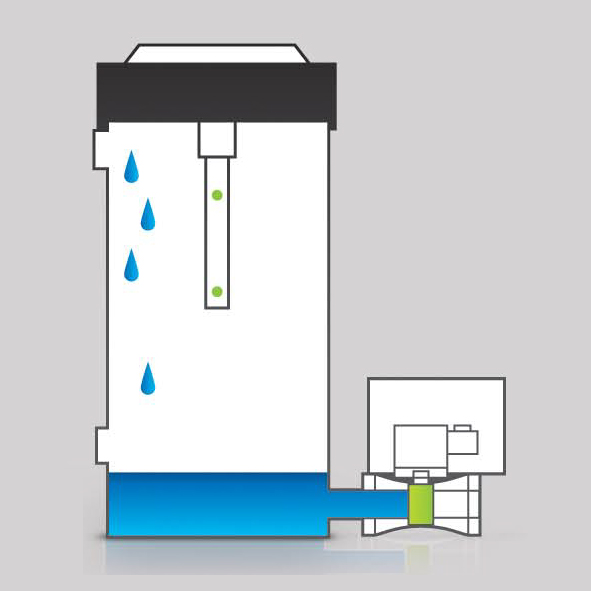

04.
- 冷凝水排完前，排水閥已關閉
- 殘留些許冷凝水，形成水封
- 不會排放壓縮空氣
產品規範表
| 機型 | FA100 | FA200 | FA700 | FA2000 | FA4000 | |
|---|---|---|---|---|---|---|
| 壓力 | Bar | 0-10 | 0-16 | 0-16 | 0-16 | 0-16 |
| 入口 | Inch | 1/2” | 1/2” | 3/4” | 3/4” | 1” |
| 出口 | Inch | 1/4” | 1/2” | 1/2” | 1/2” | 1/2” |
| 電壓 | AC(V) | 110或220 | 110或220 | 110或220 | 110或220 | 110或220 |
| 重量 | Kg | 1.5kgs | 1.5kgs | 3.5kgs | 4.5kgs | 8kgs |
| 空壓機區 | m³/min | 15 | 30 | 95 | 300 | 700 |
| 冷凍乾燥機區 | m³/min | 30 | 60 | 190 | 600 | 1400 |
| 過濾器區 | m³/min | 150 | 300 | 1000 | 3000 | 7000 |

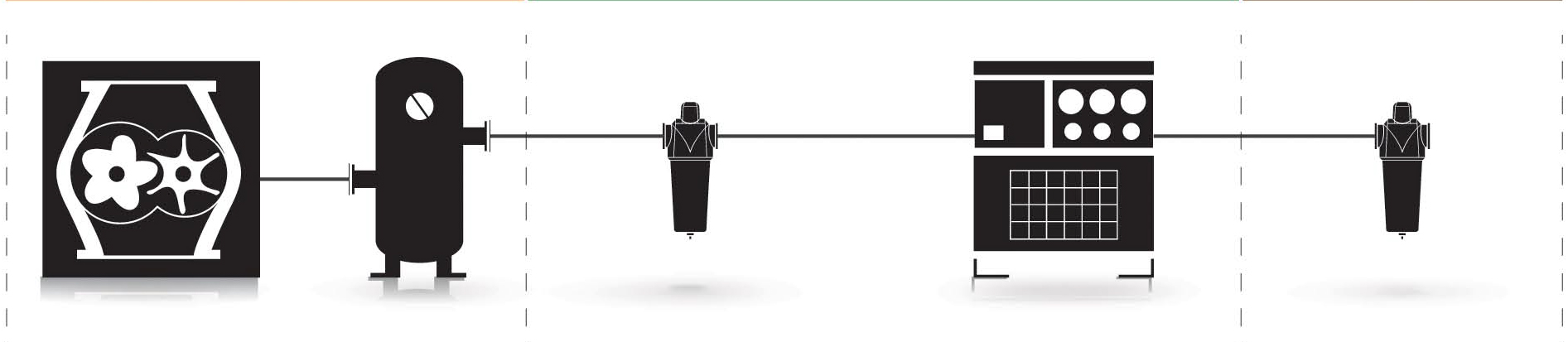

空壓機區
冷凍乾燥機區
過濾器區
空氣壓縮機
Air compressor
Air compressor
空氣桶
Air Receiver
Air Receiver
過濾器
Filter
Filter
冷凍式乾燥機
Refrigeration Dryer
Refrigeration Dryer
過濾器
Filter
Filter
冷凝水的由來
環境空氣中含有許多水蒸氣，經空壓機壓縮之後，空氣體機變小、密度增加。經過冷卻之後，空氣溫度降低，水蒸氣呈過飽和狀態，若干水氣凝結成液態水。
不只是冷凝水
環境空氣中含有許多不明、甚至有毒物質。工業區附近的環境空氣中，這些雜質的濃度更高。
經過空壓機壓縮之後，其密度也隨之增高。由於壓縮過程中溫度升高，有害物質部分會溶解於冷凝水中，使得冷凝水PH值偏低，成為具有腐蝕性的液體。
產品、設備不良的主因-冷凝水
冷凝水使塗料或被覆無法緊密配合，造成表面凸起，或黏著不佳，或使粉體結塊無法傳送。空氣中水份含量過高，將使過濾器濾芯壓差升高，導致濾心破裂失去功能。壓縮空氣中濕度若超過40%，使氣動工具生鏽，加速磨耗，影響作業，減少企業競爭力。
FA球閥型無耗氧自動卻水器，
突破傳統卻水器的限制，
克服環境影響變數，
提供全時隱定的操作性能。
