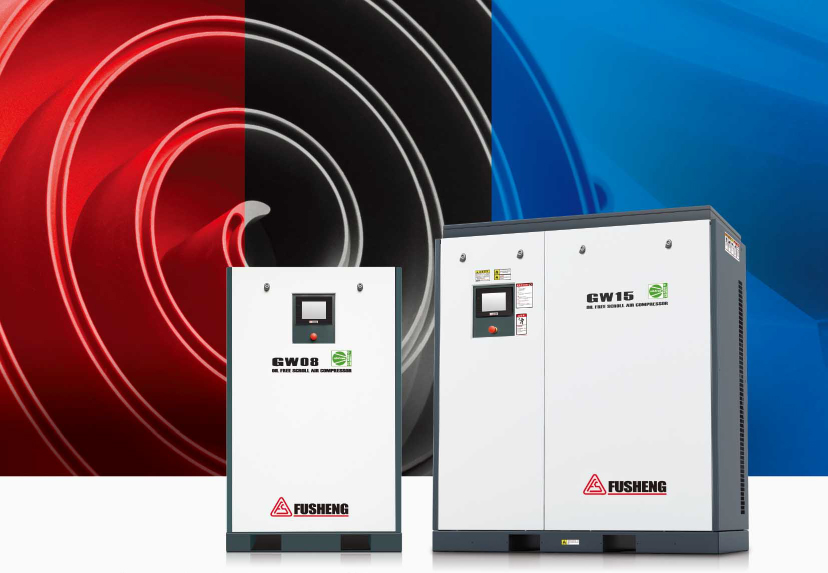

GW無油渦卷空氣壓縮機系列
GW系列
無油渦卷空氣壓縮機
機體零件材質大部分為鋁合金，最輕量化與節省空間的空壓機，
並提供潔淨優質與符合環保標準的使用空氣。
GW 無油渦卷空氣壓縮機系列獲得
ISO 8573-1,2010 "Class 0" 壓縮空氣品質認證
100% OIL-FREE COMPRESSED AIR
Certified in compliance with ISO 8573-1 , 2010

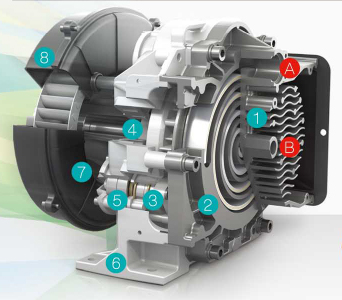

機體結構說明
- 1固定渦卷
- 2繞動渦卷
- 3支承盤
- 4主軸
- 5防自轉偏心軸
- 6機殼
- 7軸承座
- 8風扇
- A進氣口
- B排氣口
運轉原理
- 繞動渦卷
- 固定渦卷
- 壓縮室

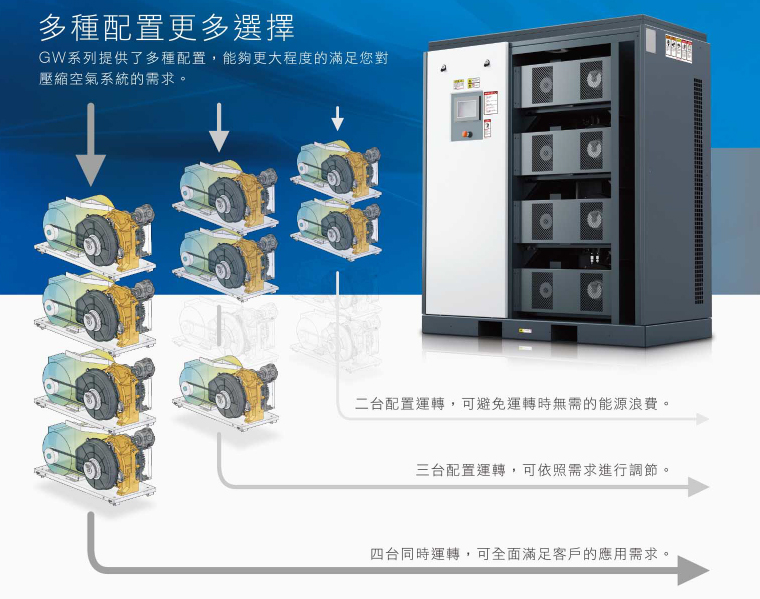

自動調節
- 多機並聯，依照客戶端用氣需求決定機體啟動數量，達到最佳的節能效果。
- 多機並聯，互為主機、備機，降低產線停止風險。
- 二台配置運轉，可避免運轉時無需的能源浪費。
- 三台配置運轉，可依照需求進行調節。
- 四台同時運轉，可全面滿足客戶的應用需求。
高可靠性
機體採用長效耐高溫油脂及油封確保壽命。零件少，無複雜控制閥件，故障率低。

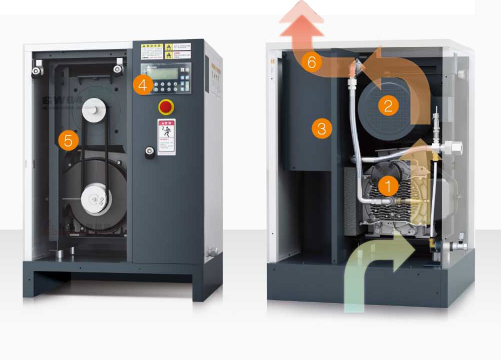

- 1機體
- 2馬達
- 3冷卻器
- 4控制器
- 5皮帶
- 6風扇
- GW-SERIES
- GW系列-無油渦卷空氣壓縮機
空間需求小
機體占地小，節省空間，適用空間狹窄且需要高規格空氣品質的使用單位。
一般使用的鋪地磁磚
渦卷機種的占地面積
低噪音、低振動
渦卷間壓縮過程不接觸，振動低，可適用於室內環境。
GW04
GW08
- 40dB
- 圖書館、住宅區
- 50dB
- 一般工作場所
- 60dB
- 乘車時，普通對話
- 70dB
- 討論中的會議室
- 80dB
- 電車行駛中
技術參數
| 產品型號 | 工作壓力 | 排氣量 | 功率 | 外型尺寸 | 重量 | 出口尺寸 | |
|---|---|---|---|---|---|---|---|
| bar(g) | m3/min | kW | HP | mm | kg | ||
| GW04 | 7 / 8 / 10 | 0.44 / 0.425 / 0.345 | 3.7 | 5 | 640 x 604 x 895 | 170 | 1/2" |
| GW04-P* | 7 / 8 / 10 | 0.44 / 0.425 / 0.345 | 3.7 | 5 | 1550 x 604 x 1510 | 325 | 1/2" |
| GW08 | 7 / 8 / 10 | 0.88 / 0.85 / 0.69 | 3.7 x 2 | 5x2 | 1020 x 750 x 1645 | 440 | 3/4" |
| GW11 | 7 / 8 / 10 | 1.32 / 1.275 / 1.035 | 3.7 x 3 | 5x3 | 1600 x 750 x 1830 | 650 | 1" |
| GW15 | 7 / 8 / 10 | 1.76 / 1.7 / 1.38 | 3.7 x 4 | 5x4 | 1600 x 750 x 1830 | 720 | 1" |
*P：帶空氣桶
智慧化控制系統
GW08 ~ 15 觸控式控制器
人性化設計
- ● 介面圖控顯示。
- ● 記錄各台壓縮機狀態。
- ● 警報/異常顯示及記錄。
- ● 大屏幕彩色觸控人機介面。
預知保養
- ● 各耗材使用記錄及歸零。
- ● 系統自動輪替機體排序，戶為主備機平衡運轉時數。
主動式節能
- ● 即時啟停最節能。
GW04 控制器
人性化設計
- ● PLC整合型設計節省空間。
- ● 單色圖示淺顯易懂。
- ● 面板操作簡單。
- ● 警報/異常閃燈指示。
預知保養
- ● 各耗材使用記錄、設定及歸零。
主動式節能
- ● 即時啟停最節能。
