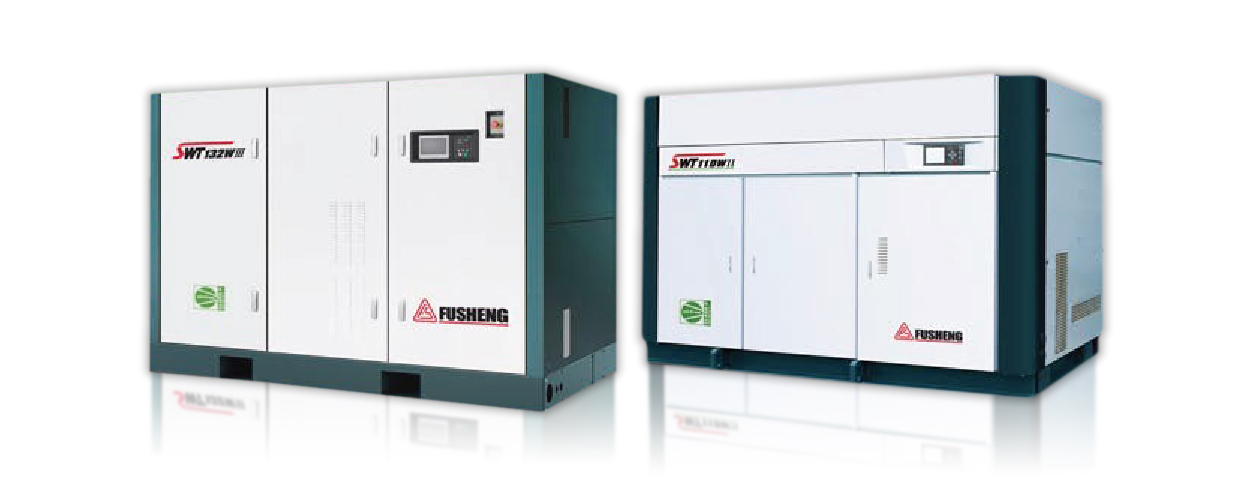

SWT系列

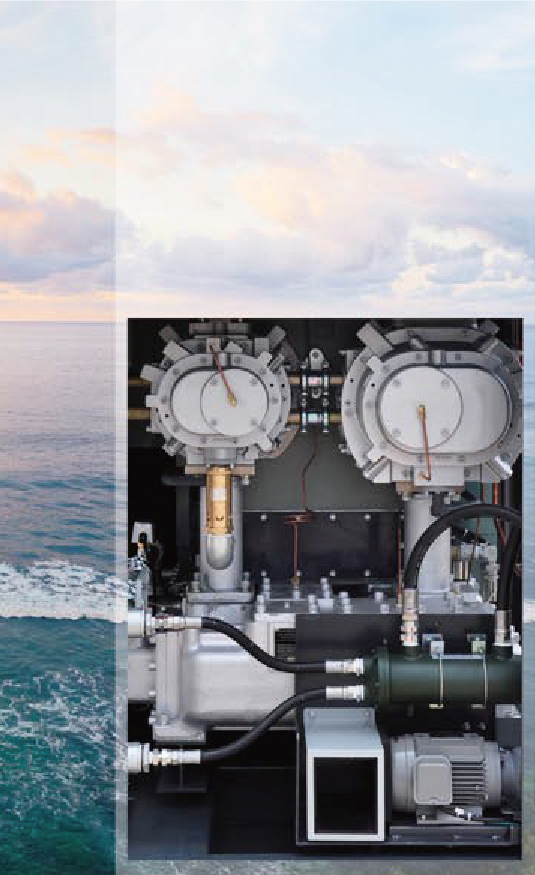

空壓機大廠復盛公司新推出SWT無油螺旋式空氣壓縮機,滿足業者對無油壓縮空氣的需求
因微油的壓縮空氣中所含的油份會汙染了產品與食品,進而影響了產品良率與人體安全,另也減少潤滑油廢液對環境造成污染,對環境永續作出貢獻。SWT II / III 系列 - 無油螺桿式空壓機
SWT II獨特的設計使效率最佳化
我們的設計使壓降最低化,使冷卻效果最佳化,
把不必要的壓力損失和熱消耗降低到微乎其微。
這一系列獨特設計讓您在使用SWT II系列無油螺桿空壓機時能獲得更大的產氣量,這不僅意味著節能,同時空壓機也在一個最可靠的方式下運作

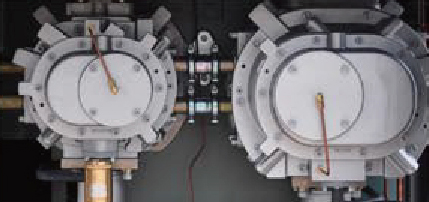

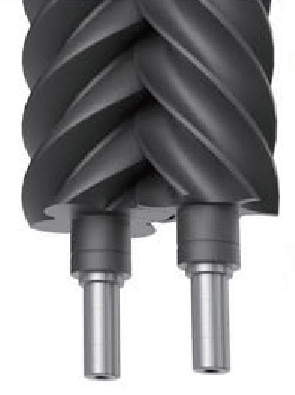

超薄塗層
我們採用國際專利技術的超薄塗層,在相關測試下均顯示了驚人的黏著力和耐久性,並且塗層本身的重量輕,更杜絕脫落的可能性。
耐腐蝕性測試
-
碳鋼 + 塗層
-
不銹鋼 + 塗層

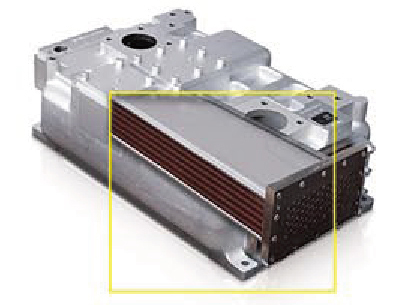

大容量低壓降-冷卻器
加大的冷卻面積不僅提供了極高換熱效率,還設計預留足夠的裕度,讓壓縮空氣直接通過冷卻器,極低的壓降使壓縮效率更高。
SWT II 系列
無油螺桿式空壓機
高強度軸承
採用特製的抗磨軸承,
輕鬆承載所有負荷,
優化的力學設計,
使的軸承壽命進一步得到保證。
高等級齒輪
採用高等級的精密齒輪,
並且在驅動齒輪的輸入端還裝有獨特專利的密封件,
防止潤滑油滲入到壓縮室內部,確保壓縮空氣完全無油。
獨立的輔助油泵
確保供應壓縮機在啟動與停機時有足夠的潤滑油壓。

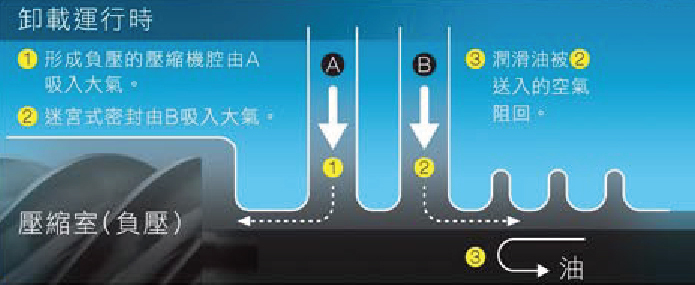

完全無油壓縮保障
專利設計兩大氣進氣孔結構,即使長時間連續卸載運行,
也可杜絕潤滑油從軸封處混入到壓縮空氣中保證壓縮室絕對無油。

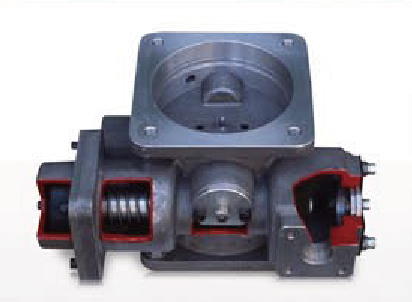

大口徑低壓降-進氣閥
採用膜片式進氣調整閥, 壓力調整幅度由一般的0.1Mpa減少到0.05Mpa,防止升壓所造成的能耗。
進氣流道
獨立進氣箱及進氣管道設計,將進氣壓降減到最低;外部進氣保證了進氣溫度,提升壓縮效率。

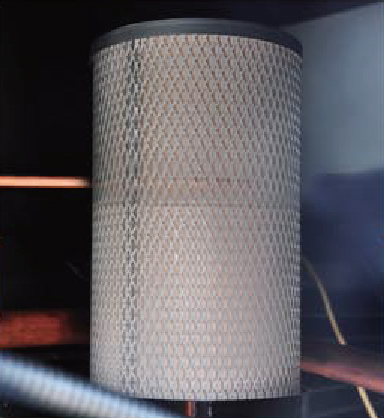

空氣在進入空濾之前,先通過一段消音通道,將進氣噪音降低最小化。
優質效能
- 進氣流道
- 節能邏輯功能,使根據使用狀況進行最佳控制。

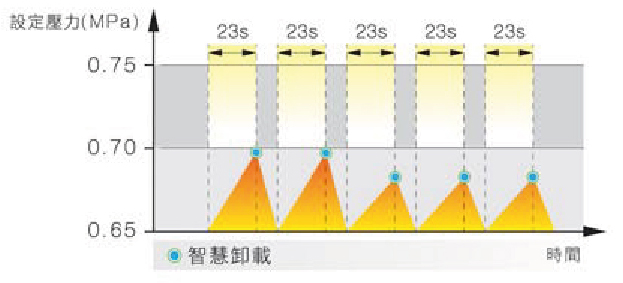

- 當加載運行超過容量調整週期23秒時,可以進行智慧卸載。
- 在壓力調整幅度減小的基礎上,利用較小的壓力切換至卸載運行,防止升壓所造成的能耗。

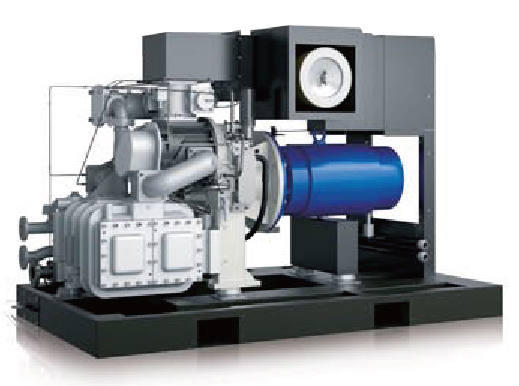

- 主機系統一體鑄造,
降低機械損耗 - 壓縮機主機和電機,採用齒輪直接驅動。
- 無連軸器和軸承結構,降低機械耗損。
- 無壓損排水電磁閥
- 中間冷卻器和後部冷卻器利用計時器和電磁閥進行強制排水。
- 卸放冷凝水時,能抑制不必要的動力損失,防止系統壓力下降。
- 標配油霧過濾器
- 系統內已標準裝載,壓縮機腔外無需再配置吸、排器管路。
- 具有99%以上高效率油霧分離,分離後的潤滑油返回到油箱,不會產生浪費。
- 低噪音
- 獨特的隔音罩及消音裝置,由音源處消除噪音。

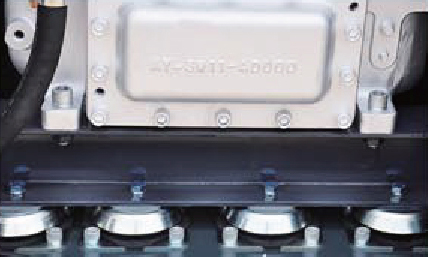

- 主機、電機及冷卻器組合總成被承放於同一組減震架上,再配以高效防震墊,保證震動最小化。
維護簡便

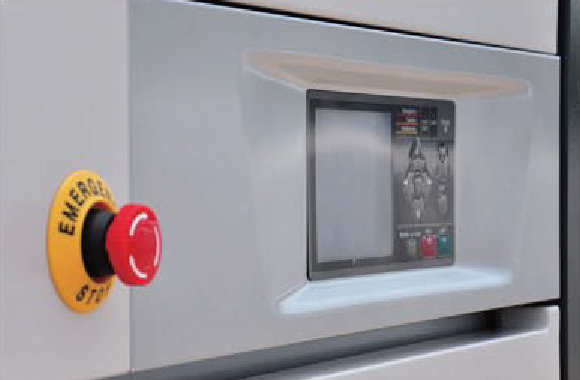

- 控制系統使日常管理簡單化
- 大型液晶面板日常管理非常簡易。監控空壓機組的各種訊息,顯示維護保養、異常停機、報警等信息及相對應的處理方式,緊急情況出現時能快速有效對應。
- 全機種標準裝載具有完整功能的電子監視器,其可以通過顯示螢幕進行各種設定、運行數據的管理、圖表顯示、運行紀錄確認、運行日報及月報的製作。
維護空間伸手可及
機組外罩的設計與內部零件排列井然有序,僅需打開門板就能觸及維修點,這使得維護保養工作顯得輕而易舉,同時也保證了生產的連續性。
- 冷卻器清洗便捷
- 管殼式冷卻器,水走管內,水垢易清洗。
- 抽屜式設計,便於維護與安裝。
- 方便的潤滑油脂注口
- 只需打開一扇機門就能方便的加注潤滑油脂。
- 不必接觸電機,身體不必伸入機殼內。
產品特性

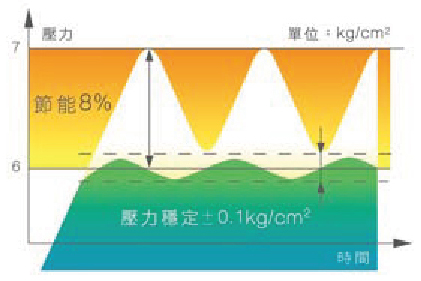

- 穩壓節能
- 變頻控制即時反應客戶使用的風量變化,供氣壓力波動穩定在±0.1kg/cm2以下,可大幅節省運轉電費達35%。

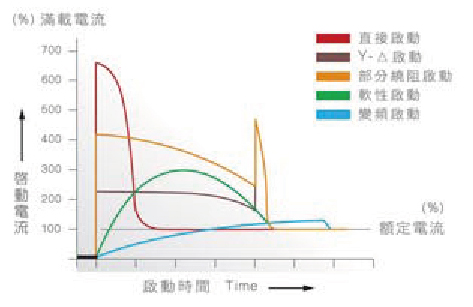

- 變頻啟動
- 變頻軟啟動、線性運轉平穩,無傳統直接啟動或Y-△啟動電流大,減少對電路、電子衝擊,大幅延長接觸器、馬達及壓縮機體的使用壽命。
- SWT II系列定頻機種
- 氣冷
- 水冷
產品型號 | 功率 | 排氣壓力 | 排氣量 | 長 | 寬 | 高 | 重量 | |
---|---|---|---|---|---|---|---|---|
單位 | Kw | MPa | m3/min | mm | mm | mm | kg | |
SWT75CA II | 75 | 0.75 | 11.8 | 1830 | 1400 | 1783 | 2085 | |
SWT75CA II | 75 | 0.85 | 10.1 | 1830 | 1400 | 1783 | 2085 | |
SWT75A II | 75 | 0.75 | 12.8 | 2010 | 1500 | 2160 | 2840 | |
SWT90A II | 90 | 0.75 | 15.8 | 2010 | 1500 | 2160 | 3080 | |
SWT90A II | 90 | 0.85 | 12.8 | 2010 | 1500 | 2160 | 3080 | |
SWT100A II | 100 | 0.75 | 17 | 2010 | 1500 | 2160 | 3080 | |
SWT75CW II | 75 | 0.75 | 12 | 1730 | 1170 | 1683 | 2135 | |
SWT75CW II | 75 | 0.85 | 10.3 | 1730 | 1170 | 1683 | 2135 | |
SWT75CW II | 75 | 1 | 10.3 | 1730 | 1170 | 1683 | 2135 | |
SWT75W II | 75 | 0.75 | 13 | 2150 | 1335 | 1891 | 2850 | |
SWT90W II | 90 | 0.75 | 16 | 2150 | 1335 | 1891 | 3080 | |
SWT90W II | 90 | 0.85 | 14.1 | 2150 | 1335 | 1891 | 3080 | |
SWT90W II | 90 | 1 | 12.9 | 2150 | 1335 | 1891 | 3080 | |
SWT100W II | 100 | 0.75 | 17.2 | 2150 | 1335 | 1891 | 3080 | |
SWT100W II | 100 | 0.85 | 16 | 2150 | 1335 | 1891 | 3080 | |
SWT100W II | 100 | 1 | 14.1 | 2150 | 1335 | 1891 | 3080 | |
SWT110W II | 110 | 0.85 | 17.1 | 2150 | 1335 | 1891 | 3230 | |
SWT110W II | 110 | 1 | 16 | 2150 | 1335 | 1891 | 3230 | |
SWT120CW II | 120 | 1 | 17.1 | 2150 | 1335 | 1891 | 3300 |
- SWT II變頻機種
- 氣冷
- 水冷
產品型號 | 功率 | 排氣壓力 | 排氣量 | 長 | 寬 | 高 | 重量 | |
---|---|---|---|---|---|---|---|---|
單位 | Kw | MPa | m3/min | mm | mm | mm | kg | |
SWTV75A II | 75 | 0.75 | 11.6 | 2466 | 1500 | 2160 | 2976 | |
SWTV75CA II | 75 | 0.85 | 10.1 | 2385 | 1400 | 1783 | 2290 | |
SWTV100A II | 100 | 0.75 | 17 | 2466 | 1500 | 2160 | 3190 | |
SWTV100A II | 100 | 0.85 | 15.7 | 2466 | 1500 | 2160 | 3190 | |
SWTV75CW II | 75 | 0.85 | 0.85 | 2120 | 1170 | 1683 | 2310 | |
SWTV75CW II | 75 | 1 | 1 | 2120 | 1170 | 1683 | 2310 | |
SWTV75W II | 75 | 0.75 | 0.75 | 2604 | 1335 | 1891 | 2976 | |
SWTV100W II | 100 | 0.75 | 0.75 | 2604 | 1335 | 1891 | 3190 | |
SWTV100W II | 100 | 0.85 | 0.85 | 2604 | 1335 | 1891 | 3190 | |
SWTV100W II | 100 | 1 | 1 | 2604 | 1335 | 1891 | 3190 |
極致無油
效能全面優化
Extremely oil free Full performance optimization
傾斜式單通道冷卻器
由於冷卻器傾斜方式及單通道化的設計,確保冷凝水排除,搭配離心扇以降低熱影響,提高冷卻器耐久性。

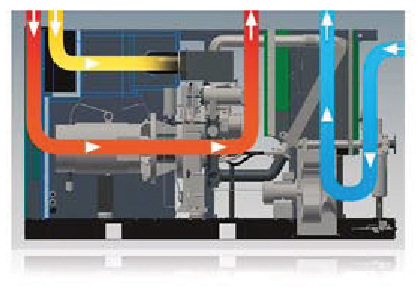

3BOX排熱結構有效冷卻
3BOX結構分為冷卻器箱,馬達進氣箱和空氣進氣箱,確保有效冷卻,實現高耐用性,即使在45°C下也能長時間保持運行,有效的進行內部冷卻。
- 空氣進氣箱
- 馬達進氣箱
- 冷卻器箱
SWT III 系列
無油螺桿式空壓機

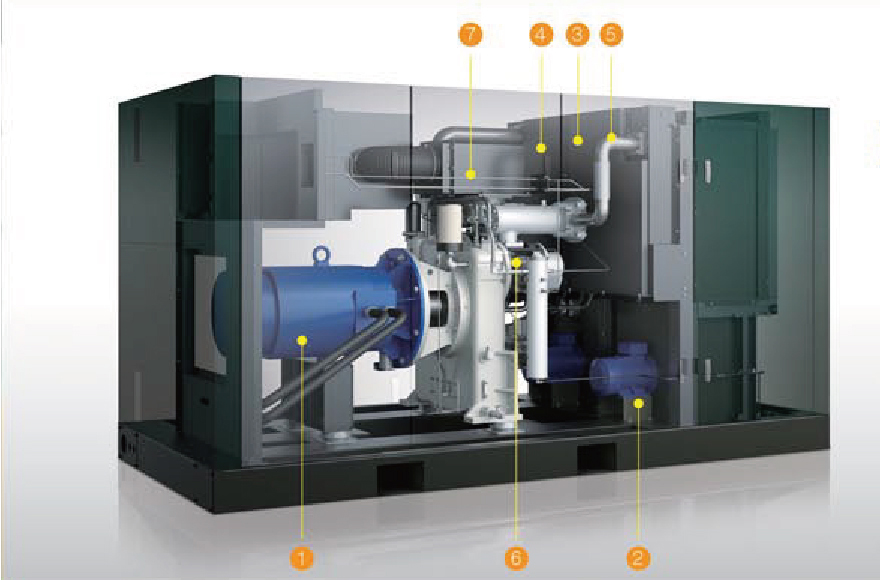

氣冷機透視圖
- 1電機(IPM/IE3)
- 2離心風扇
- 3油冷卻器
- 4中間冷卻器
- 5後冷卻器
- 6排氣消音器
- 7進氣消音器

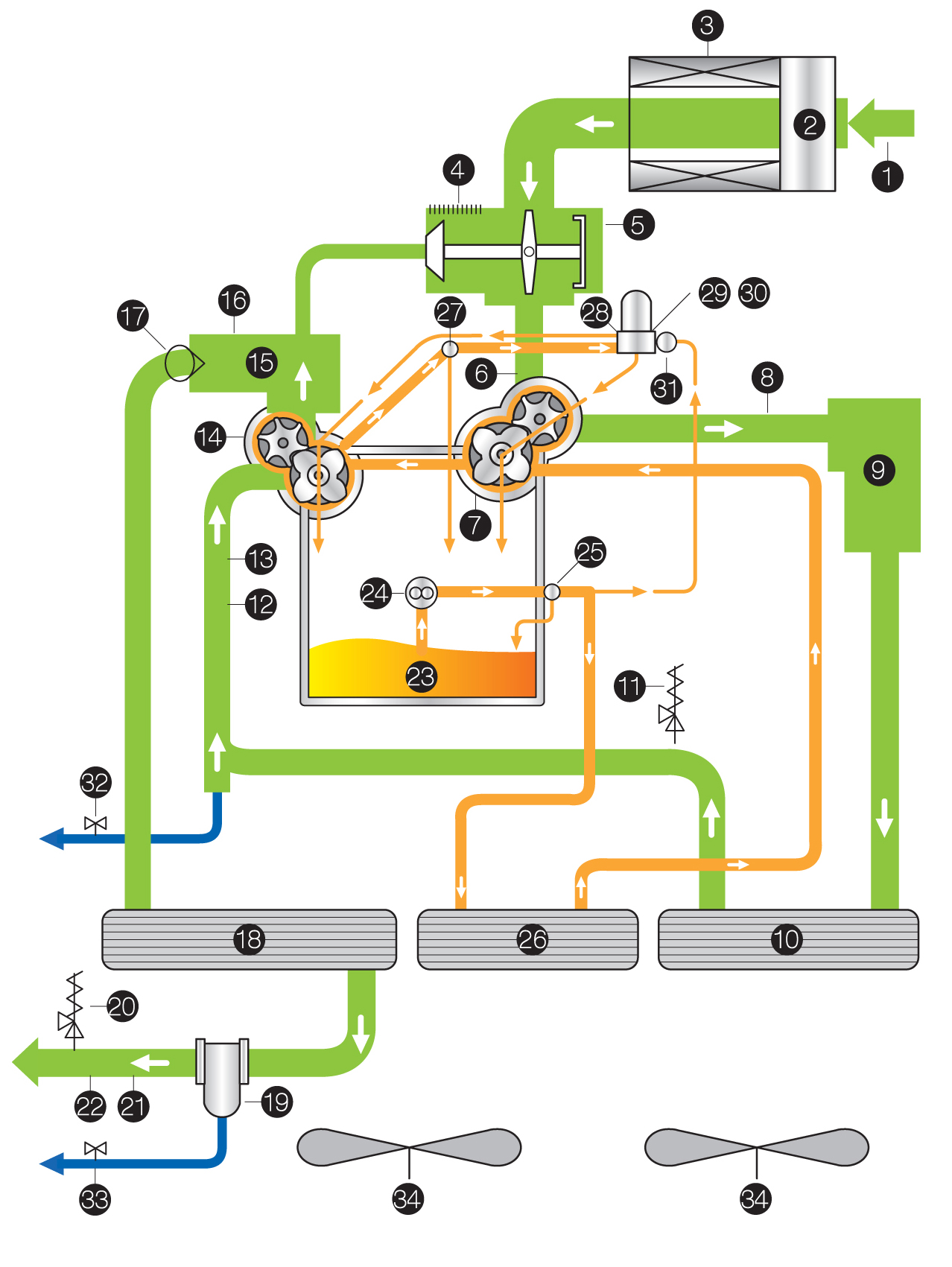

氣冷機-流程圖
- 空氣
- 油
- 冷凝水
-
- 1一段排氣溫度感測器
- 2一段進氣消音器
- 3進氣過濾器
- 4放空消音器
- 5進氣調整閥
- 6一段進氣壓力感測器
- 7一段機體
- 8一段排氣溫度感測器
- 9一段排氣消音器
- 10中間冷卻器
- 11一安全閥1
- 12二段進氣壓力感測器
- 13二段進氣溫度感測器
- 14二段機體
- 15二段排氣消音器
- 16二段排氣溫度感測器
- 17排氣逆止閥
- 18後冷卻器
-
- 19炫風分離器
- 20安全閥2
- 21排氣壓力感測器
- 22排氣溫度感測器
- 23儲油箱
- 24油泵
- 25油壓調整閥1
- 26油冷卻器
- 27油壓調整閥2
- 28油過濾器
- 29油溫感測器
- 30油壓感測器
- 31溫控閥
- 32二通排水電磁閥
(中間冷卻器) - 33二通排水電磁閥
(炫風分離器) - 34冷卻風扇
極致無油
效能全面優化
Extremely oil free Full performance optimization

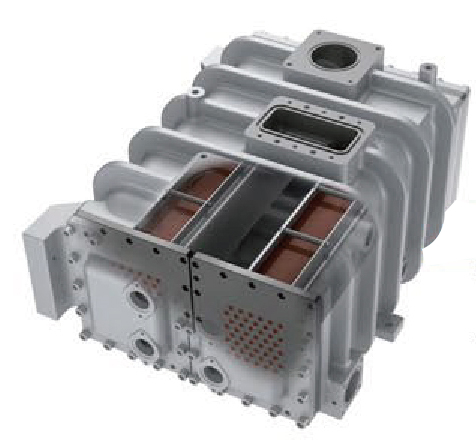

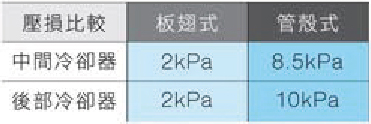

低壓損板翅式冷卻器
- 透過低壓損冷卻器,空氣損失僅為管殼式1/5,且排氣溫度相較於SWT II代機更低。
-
由於排放溫度的降低,有利於乾燥機選型,相對可以節省再生風量的損耗,再生風量減少,更能改善空氣管路系統的能耗。
(舊SWT II排氣溫度:冷卻水溫度+9~15°C。)
(新SWT III排氣溫度:冷卻水溫+低於8°C。)
- 全球設計壓力容器(GB和JIS外,可適用於ASME)。
- 即使進水溫度達40°C,仍有足夠的餘量可繼續運行。
- 標配不銹鋼管,保證高耐腐蝕性能。

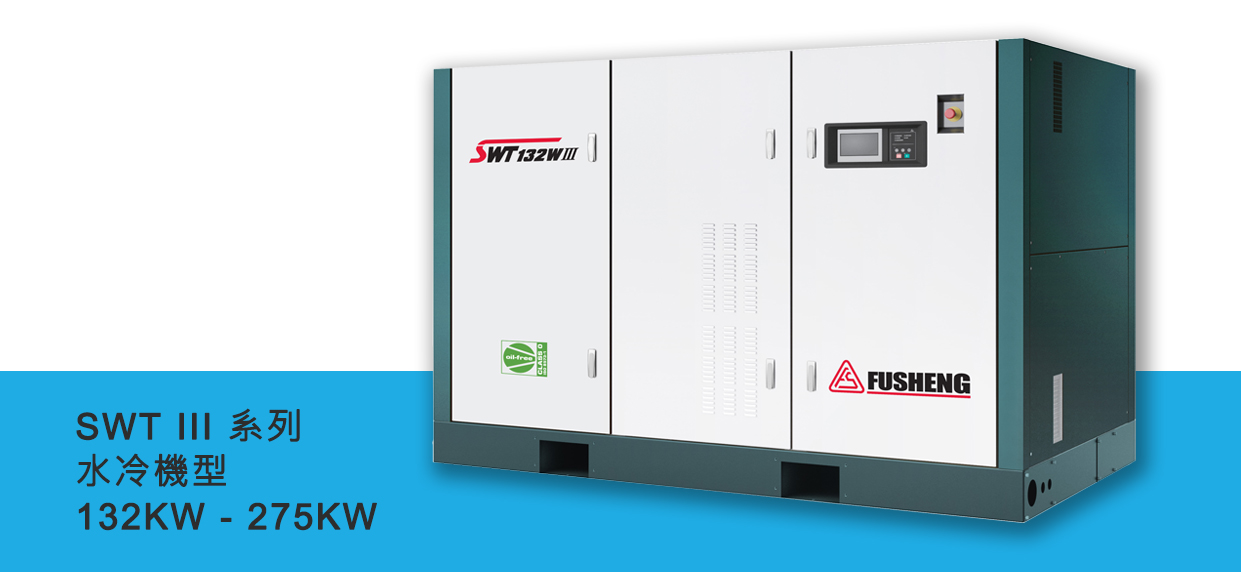

SWT III 系列
無油螺桿式空壓機

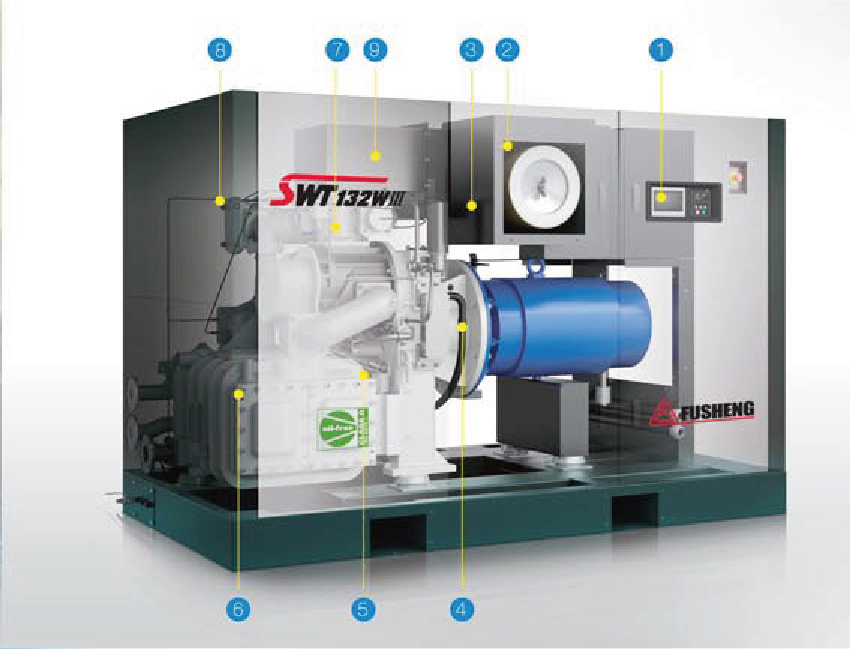

水冷機透視圖
- 1控制器
- 2進氣過濾器
- 3油濾
- 4油冷卻器
- 5中間冷卻器
- 6後冷卻器
- 7進氣調整閥
- 8排氣消音器
- 9進氣消音器

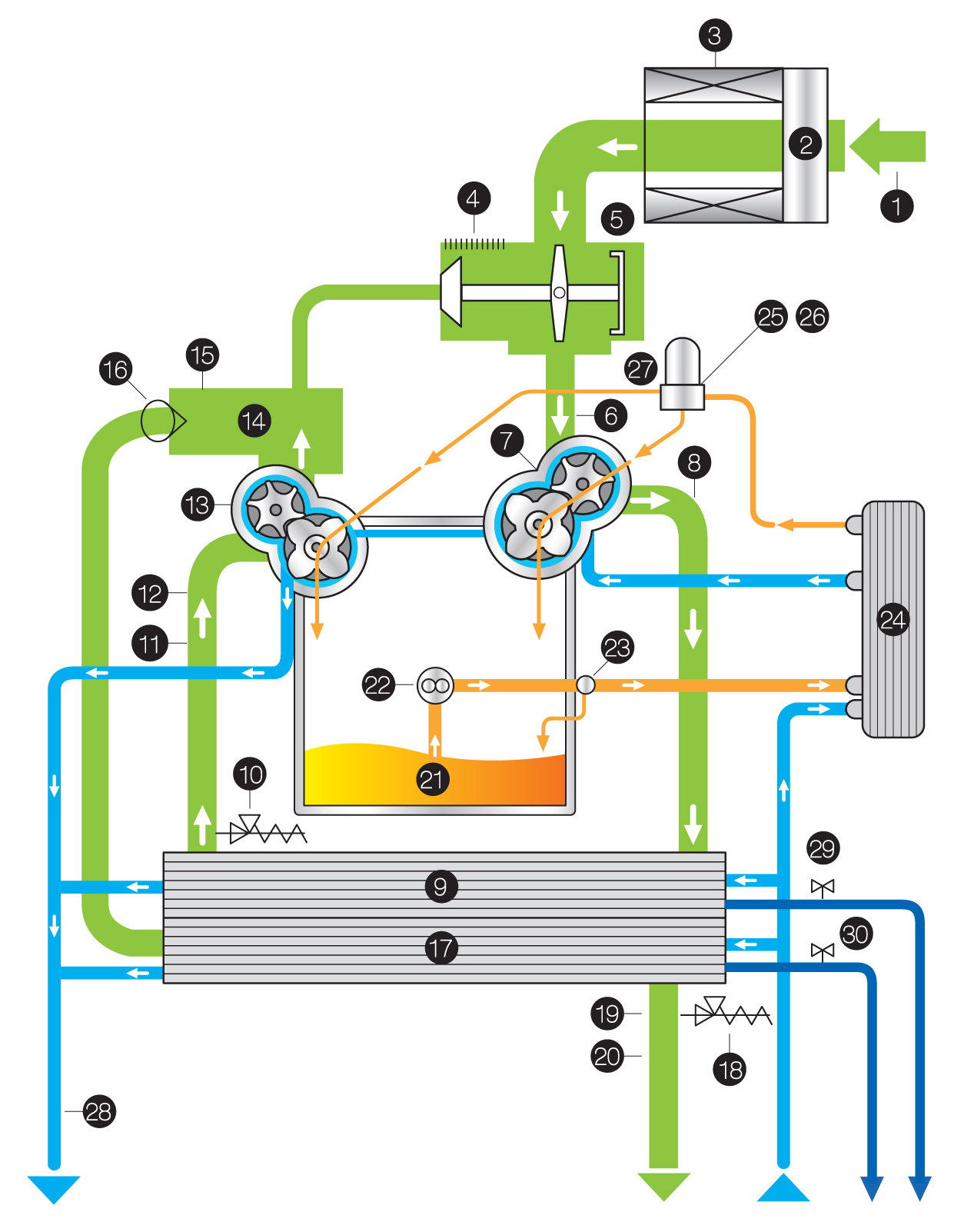

氣冷機-流程圖
- 空氣
- 油
- 冷卻水
- 冷凝水
-
- 1一段進氣溫度感測器
- 2一段進氣消音器
- 3進氣過濾器
- 4放空消音器
- 5進氣調整閥
- 6一段進氣壓力感測器
- 7一段機體
- 8一段排氣溫度感測器
- 9中間冷卻器
- 10安全閥1
- 11二段進氣溫度感測器
- 12二段進氣壓力感測器
- 13二段機體
- 14二段排氣消音器
- 15二段排氣溫度感測器
- 16排氣逆止閥
-
- 17後冷卻器
- 18安全閥2
- 19排氣壓力感測器
- 20排氣溫度感測器
- 21儲油箱
- 22油泵
- 23油壓調整閥
- 24油冷卻器
- 25油溫感測器
- 26油壓感測器
- 27油過濾器
- 28流量開關
- 29二通排水電磁閥
(中間冷卻器) - 30二通排水電磁閥
(後冷卻器)

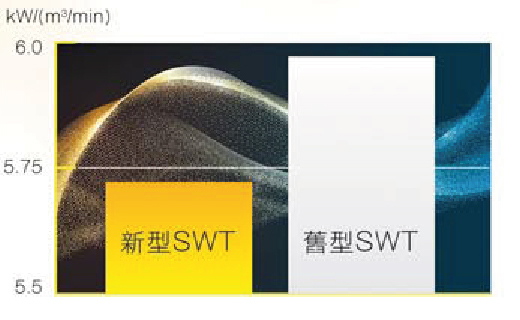

(比功率3-4%)
新一代SWT III基於標準進行機體、
整機開發、實現提高性能的目標。
(性能提升2-3%)
- 優化中間壓力,使能耗最小化。

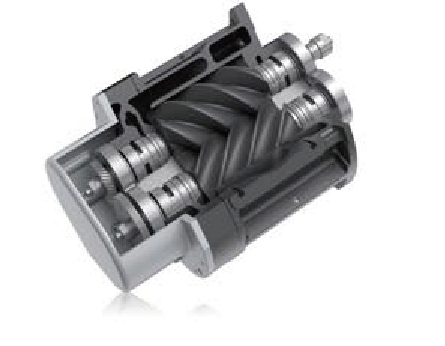

- 透過機體表面塗層及改善軸封結構,優化了機體間隙。
- 降低軸封的空氣洩漏。
(型能提升1%)
透過降低壓損和輔助動力,以及裝載IPM電機或IE3電機、離心風扇等高效部件來有效地降低能耗。 次外,通過優化冷卻器設計降低排氣溫度,使後續部件小型化,進一步達到節能目的。

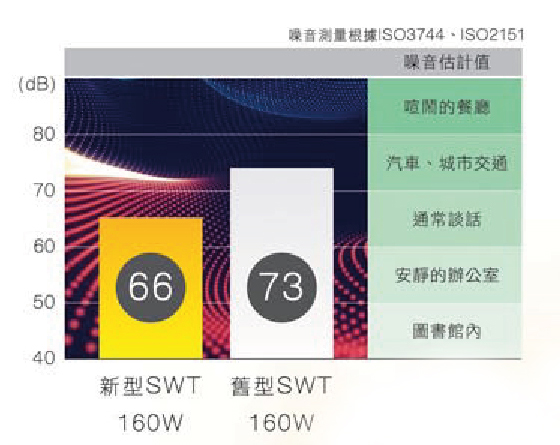

(噪音值降低7-10%)
通過完整的噪音對策,降低無油機特有噪音,在設備周圍9點的平均值進行嚴格噪音值量測, 相較原有機型大幅降低,實現安靜舒適的作業環境。
-
優質防噪音的箱體構造
箱體的進氣口集中在一處,減少噪音源,同時在進氣口設置交錯檔板,進一步降低有效噪音。
-
隔音罩
安裝能夠去除刺耳頻率的隔音棉和高密閉性的密封構造,有效抑制噪音洩漏。
-
消音器
透過最新開發的進排氣消音器,從噪音源處地有效隔音。

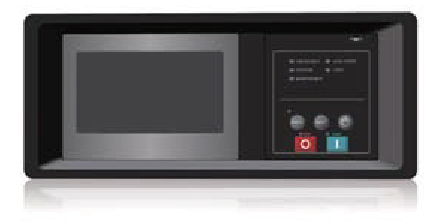

- 以先進的新型控制器能夠便捷地確認空壓機運轉狀況。
- 7吋觸碰面板有助於檢查和設定。
- 完備的保護功能。
- 數據保存與紀錄。
-

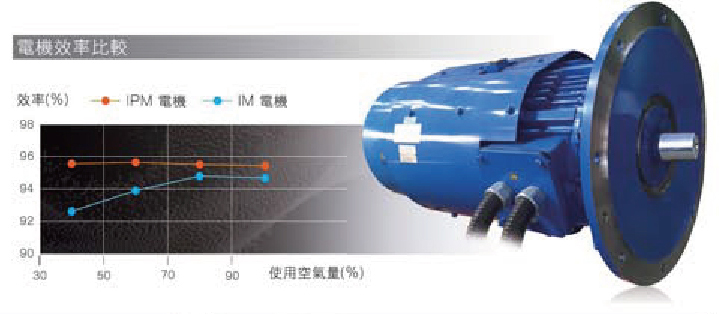

永磁電機(IPM)
通過轉速控制來對應所有負荷變動,即使低負荷發熱損耗也很少。
-
IE3電機(IM)
作為標準的加載/卸載控制、多台聯控時的基本負載機,是最佳的電機。

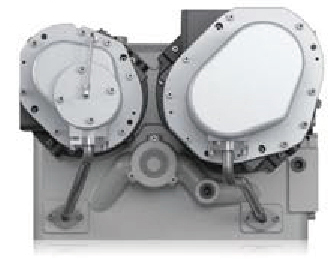

油泵內置於齒輪箱,透過高效的主電機驅動,降低電耗,由於配管連接點少,因此將降低了漏油風險。

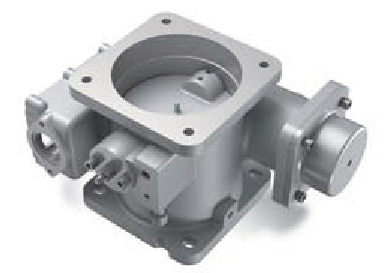

可進行節能邏輯控制,具備卓越的反應性和耐用性的氣動式進氣調整閥,內置排氣消音器,以減少管道設計。

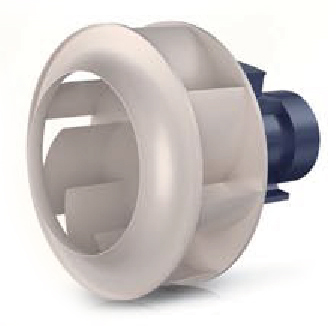

採用大型風量的離心風扇,確保有效冷卻。(適用於氣冷機)

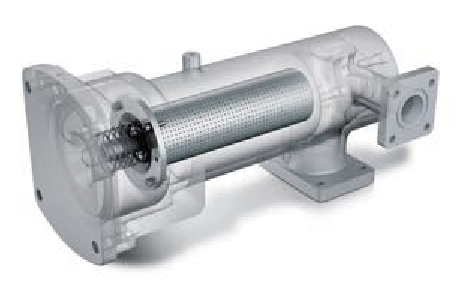

採用擴張型和多孔板式消音器的組合,在更廣範圍的頻率帶,更好地發揮防噪效果,同時也對變頻機轉數控制所產生的噪音變動可有效的對應。
- SWT III定頻機種
- 氣冷
- 水冷
產品型號 | 功率 | 排氣壓力 | 排氣量 | 長 | 寬 | 高 | 重量 | |
---|---|---|---|---|---|---|---|---|
單位 | Kw | MPa | m3/min | mm | mm | mm | kg | |
SWT132A III | 132 | 0.75 | 23.7 | 3730 | 1700 | 1995 | 4700 | |
SWT132A III | 132 | 0.85 | 20.9 | 3730 | 1700 | 1995 | 4600 | |
SWT132A III | 132 | 1 | 18.6 | 3730 | 1700 | 1995 | 4600 | |
SWT145A III | 145 | 0.75 | 25.5 | 3730 | 1700 | 1995 | 4700 | |
SWT145A III | 145 | 0.85 | 23.7 | 3730 | 1700 | 1995 | 4700 | |
SWT145A III | 145 | 1 | 20.8 | 3730 | 1700 | 1995 | 4700 | |
SWT160A III | 160 | 0.75 |
28 | 3730 | 1700 | 1995 | 4700 | |
SWT160A III | 160 | 0.85 | 25.5 | 3730 | 1700 | 1995 | 4700 | |
SWT160A III | 160 | 1 | 23.7 | 3730 | 1700 | 1995 | 4700 | |
SWT200A III | 200 | 0.75 | 35.4 | 4300 | 1900 | 2180 | 6200 | |
SWT200A III | 200 | 0.85 | 32.9 | 4300 | 1900 | 2180 | 6200 | |
SWT200A III | 200 | 1 | 29.6 | 4300 | 1900 | 2180 | 6200 | |
SWT250A III | 250 | 0.75 | 44 | 4300 | 1900 | 2180 | 6200 | |
SWT250A III | 250 | 0.85 | 40.4 | 4300 | 1900 | 2180 | 6200 | |
SWT250A III | 250 | 1 | 37.3 | 4300 | 1900 | 2180 | 6200 | |
SWT275A III | 275 | 0.75 | 47.6 | 4300 | 1900 | 2180 | 6250 | |
SWT275A III | 275 | 0.85 | 44 | 4300 | 1900 | 2180 | 6250 | |
SWT275A III | 275 | 1 | 40.4 | 4300 | 1900 | 2180 | 6250 | |
SWT132W III | 132 | 0.75 | 24.6 | 2705 | 1545 | 1845 | 4100 | |
SWT132W III | 132 | 0.85 | 21.8 | 2705 | 1545 | 1845 | 4100 | |
SWT132W III | 132 | 1 | 21.8 | 2705 | 1545 | 1845 | 4100 | |
SWT145W III | 145 | 0.75 | 26.5 | 2705 | 1545 | 1845 | 4200 | |
SWT145W III | 145 | 0.85 | 24.6 | 2705 | 1545 | 1845 | 4200 | |
SWT145W III | 145 | 1 | 21.6 | 2705 | 1545 | 1845 | 4200 | |
SWT160W III | 160 | 0.75 | 29 | 2705 | 1545 | 1845 | 4200 | |
SWT160W III | 160 | 0.85 | 26.5 | 2705 | 1545 | 1845 | 4200 | |
SWT160W III | 160 | 1 | 24.5 | 2705 | 1545 | 1845 | 4200 | |
SWT200W III | 200 | 0.75 | 37.4 | 3150 | 1600 | 2180 | 5950 | |
SWT200W III | 200 | 0.85 | 33.5 | 3150 | 1600 | 2180 | 5950 | |
SWT200W III | 200 | 1 | 30.2 | 3150 | 1600 | 2180 | 5950 | |
SWT250W III | 250 | 0.75 | 45 | 3150 | 1600 | 2180 | 5950 | |
SWT250W III | 250 | 0.85 | 41.3 | 3150 | 1600 | 2180 | 5950 | |
SWT250W III | 250 | 1 | 38.1 | 3150 | 1600 | 2180 | 5950 | |
SWT275W III | 275 | 0.75 | 48.6 | 3150 | 1600 | 2180 | 6000 | |
SWT275W III | 275 | 0.85 | 45 | 3150 | 1600 | 2180 | 6000 | |
SWT275W III | 275 | 1 | 41.3 |
3150 | 1600 | 2180 | 6000 |
- SWT III變頻機種
- 氣冷
- 水冷
產品型號 | 功率 | 排氣壓力 | 排氣量 | 長 | 寬 | 高 | 重量 |
|
---|---|---|---|---|---|---|---|---|
單位 | Kw | MPa | m3/min | mm | mm | mm | kg | |
SWTV132A III | 132 | 0.75 | 24 | 3730 | 1700 | 1995 | 4300 | |
SWTV132A III | 132 | 0.85 | 21.1 | 3730 | 1700 | 1995 | 4200 | |
SWTV160A III | 160 | 0.75 | 28.3 | 3730 | 1700 | 1995 | 4300 | |
SWTV160A III | 160 | 0.85 | 25.8 | 3730 | 1700 | 1995 | 4300 | |
SWTV250A III | 250 | 0.75 | 44.4 | 4300 | 1900 | 2180 | 5600 | |
SWTV250A III | 250 | 0.85 | 40.8 | 4300 | 1900 | 2180 | 5600 | |
SWTV132W III | 132 | 0.75 | 24.8 | 2705 | 1545 | 1845 | 3700 | |
SWTV132W III | 132 | 0.85 | 22 | 2705 | 1545 | 1845 | 3700 | |
SWTV132W III | 132 | 1 | 19.6 | 2705 | 1545 | 1845 | 3700 | |
SWTV160W III | 160 | 0.75 | 29.3 | 2705 | 1545 | 1845 | 3800 | |
SWTV160W III | 160 | 0.85 | 26.8 | 2705 | 1545 | 1845 | 3800 | |
SWTV160W III | 160 | 1 | 24.8 | 2705 | 1545 | 1845 | 3800 | |
SWTV250W III | 250 | 0.75 | 45.4 | 3150 | 1600 | 2180 | 5350 | |
SWTV250W III | 250 | 0.85 | 41.7 | 3150 | 1600 | 2180 | 5350 | |
SWTV250W III | 250 | 1 | 38.5 | 3150 | 1600 | 2180 | 5350 |
