真空蒸餾廢水減量設備
運轉流程

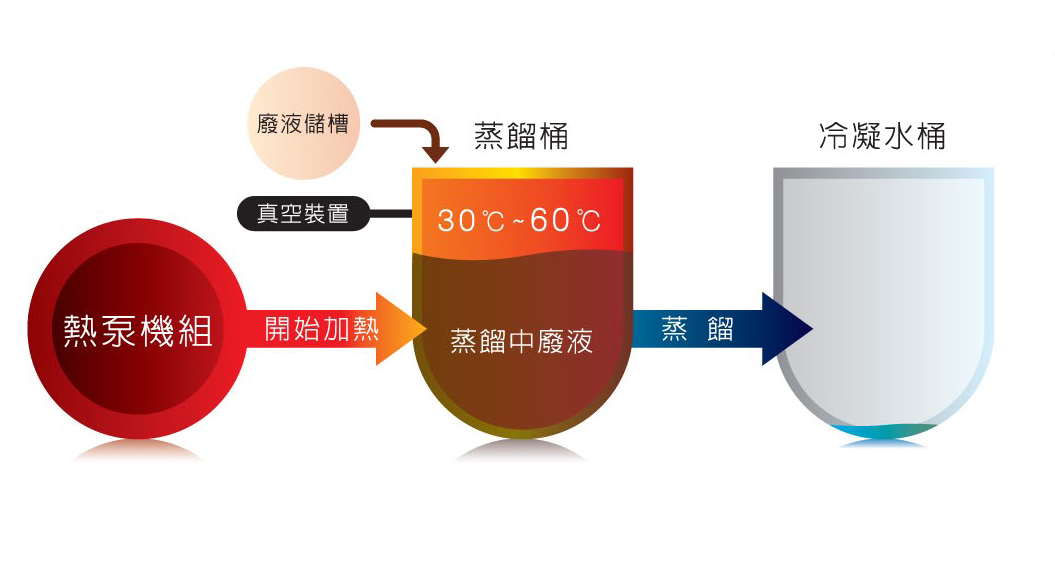

1. 將廢水導入蒸餾桶中，開始蒸餾廢水
應用熱泵機組的制熱原理，將熱能傳至蒸餾桶中，並透過真空裝置使蒸餾桶達到真空狀態，在30°C至60°C之間，產生低溫沸點，使水份蒸發再冷凝成水。

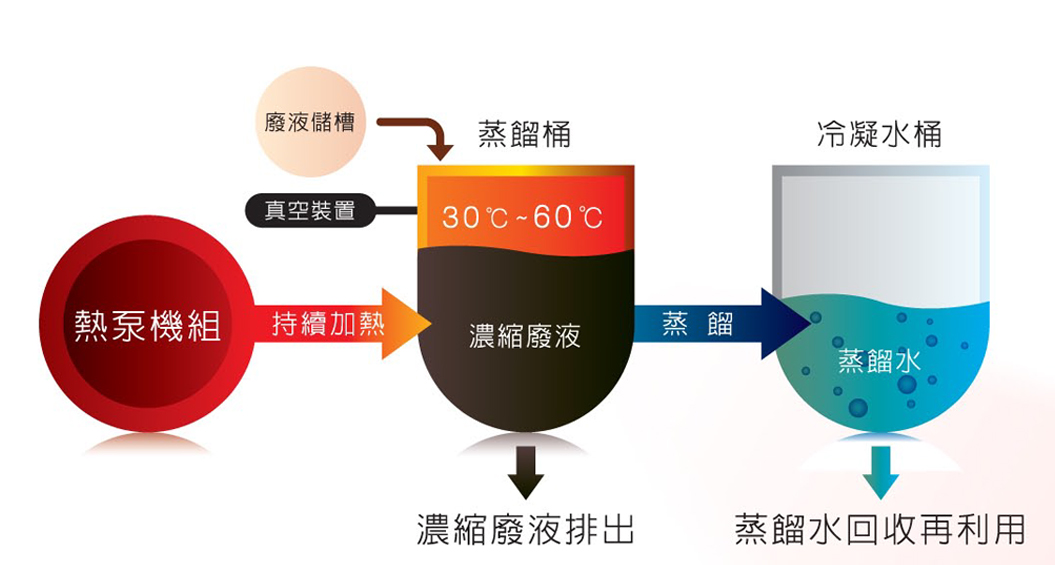

2. 達到濃縮程度時，完成蒸餾分離作業
當熱泵機組持續傳遞熱能至蒸餾桶中，真空條件下的水份維持沸騰蒸發，使水份與溶液分離，當廢液中的水份含量越來越少時，舊達成廢液減量的目的，既可進行廢液集中排除與蒸餾回收水的再利用。
技術特點 (*數項專利申請中)
- 整機設備佔地面積小
- 實現最低運行成本
- 安全純淨水封式真空泵
- 應用真空蒸發凝縮新技術
- 達成低溫真空蒸餾運作模式
- 採用高效率渦卷式熱泵專用壓縮機
- 全自動穩定排放水質，有利零排放綠色環保
- 環保R134a熱管加熱設計
可適用之範圍
- 電鍍廢水
- 脫脂廢水
- 皮革業廢水
- 染整業廢水
- 表面處理廢水
- 金屬切削廢水
- 其他水溶性汙廢水

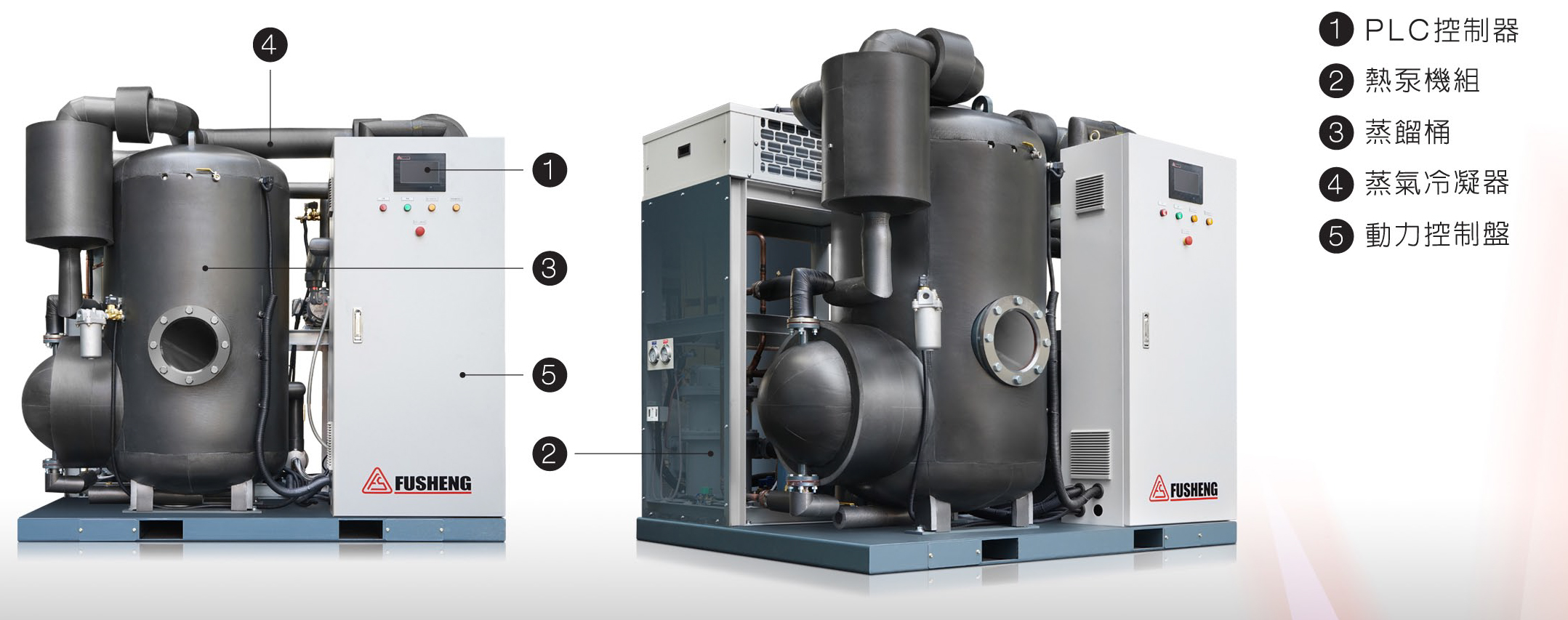

機組說明
產品規範表
| 項目 | 單位 | HD012 | HD050 | HD090 | HD240 | HD350 | HD500 |
|---|---|---|---|---|---|---|---|
| *純水參考蒸餾輛 | L/hr. | 12 | 50 | 90 | 240 | 350 | 500 |
| 蒸餾方式 | － | 真空蒸餾 | |||||
| 冷凝方式 | － | 冰水冷卻 | |||||
| 熱泵型式 | － | 渦卷式熱泵 | 螺旋式熱泵 | ||||
| 冷媒 | － | R134a | |||||
| 真空泵型式 | － | 水封式 | |||||
| 真空度 | mmHg (kPa) |
-714 ~ -600 (-95 ~ -80) | |||||
| 真空沸點 | °C | 30 ~ 60 | |||||
| 耗能值 | kWh/L | 0.4 | 0.25 | ||||
| 蒸餾桶 | － | SUS316L (加熱管材質為銅管或鈦管) | |||||
| 蒸餾管路 | － | SUS316L | |||||
| 循環泵 | － | SUS316L | |||||
| 特點 | － | 自動補充 | |||||
| 廢液 | － | 水溶性廢水，例如製程廢水、水性切削液、汙水、電鍍廢水等 | |||||
| 外觀尺寸(L/W/H) | m | 1.5/1.0/1.9 | 2.1/1.7/2.0 | 2.3/1.7/2.0 | 3.0/2.0/2.7 | 4.0/2.0/3.0 | 5.0/2.0/3.2 |
| 占地面積 | m2 | 1.5 | 3.6 | 3.9 | 6.0 | 8.0 | 10.0 |
| 重量 | kg | 760 | 2000 | 2500 | 2800 | 3700 | 5000 |
【備註】
- *實際蒸餾量會因含水率、廢液內含成分、濃度、雜質、結晶、蒸餾時間...等廢液本身特性而產生差異。
- 可量身打造，符合客戶需求的各類機型。
